Description

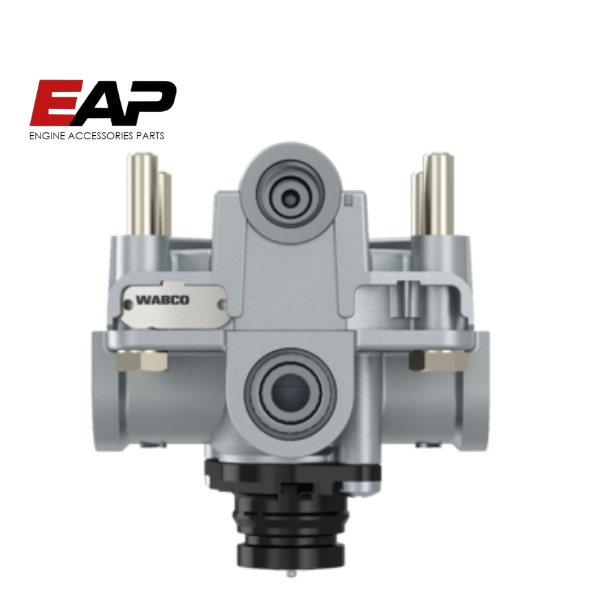

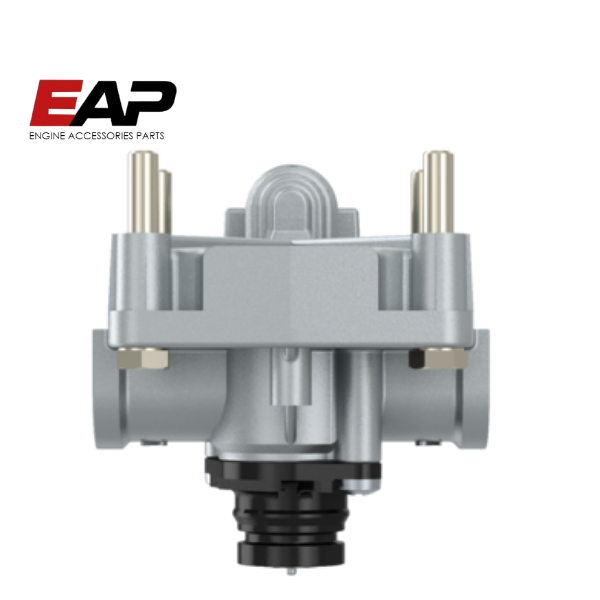

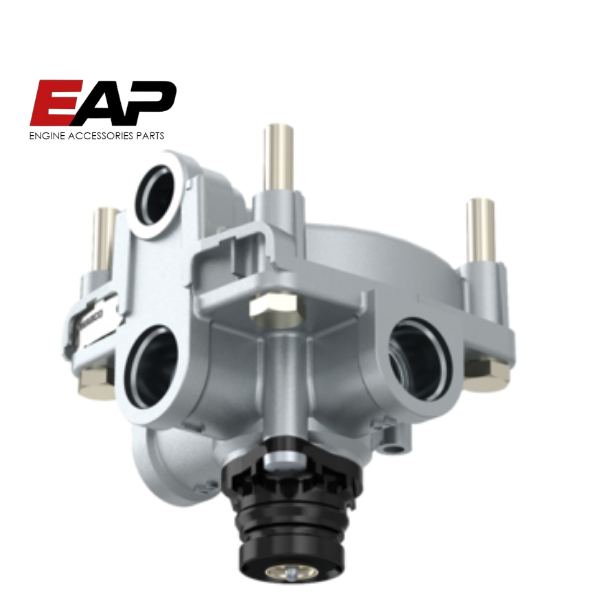

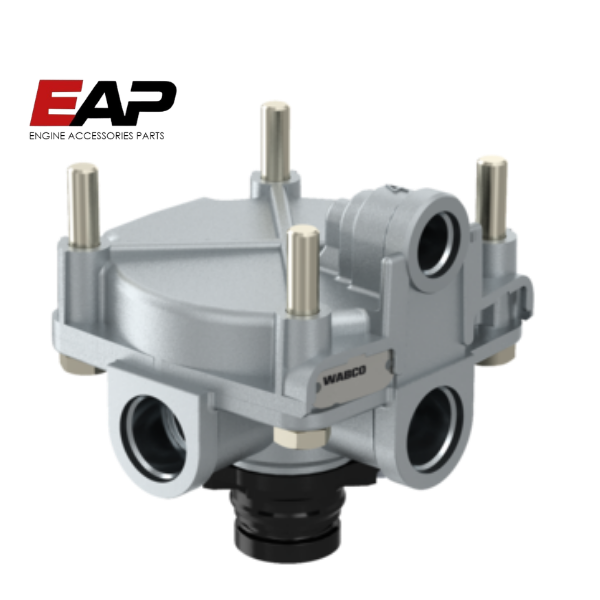

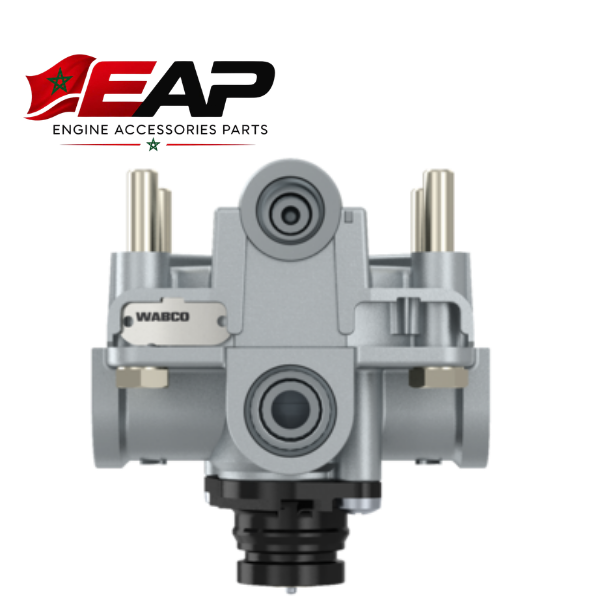

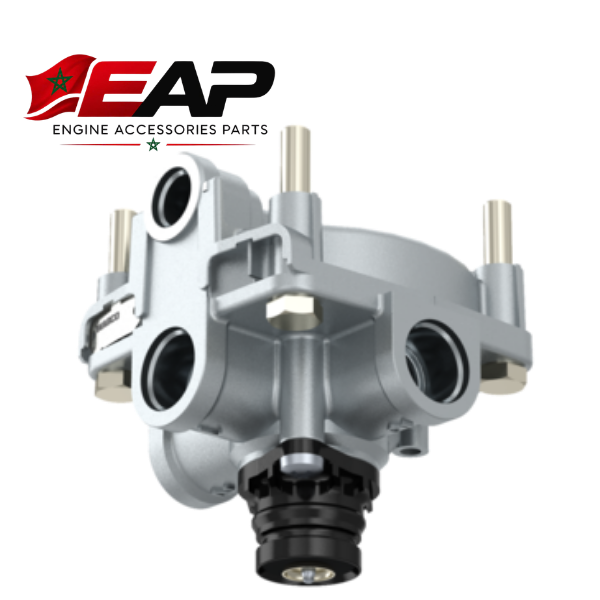

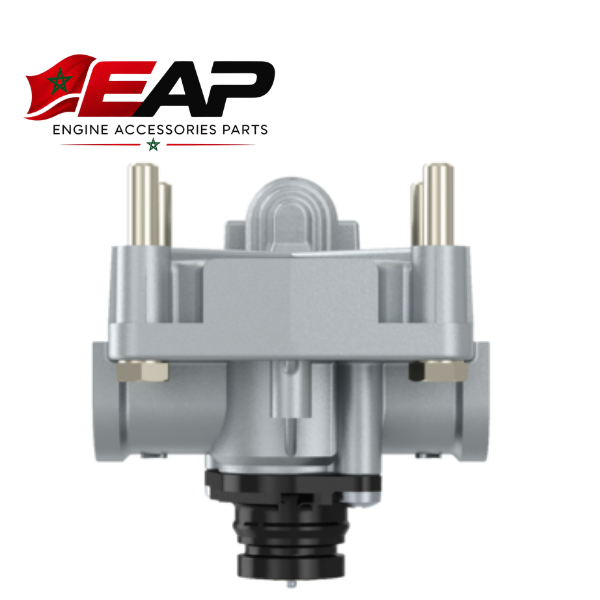

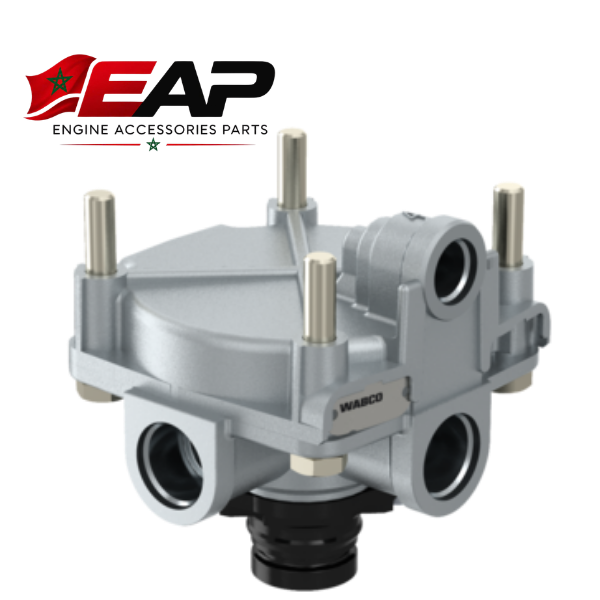

9730110010 correspond à une valve de relais pneumatique (Air Brake Relay Valve), conçue et fabriquée par l’équipementier WABCO (ZF Aftermarket).
Proche de la version 9730110000, cette valve sert d’amplificateur de débit d’air pour le système de freinage pneumatique des essieux arrière de camions ou de remorques. Elle élimine le temps de réponse lors du freinage en envoyant instantanément l’air du réservoir local vers les vases de frein dès qu’elle reçoit un signal pilote de la pédale. Elle assure également une purge d’air ultra-rapide au moment du relâchement pour débloquer les roues sans temps de latence.
⚙️ Caractéristiques techniques
D’après les données d’ingénierie et de configuration du catalogue officiel WABCO :
-
- Pression de service maximale : 10,0 bar (145 psi).
- Rapport de régulation : 1:1 (pression d’entrée égale à la pression de sortie).
- Pression d’ouverture : 0,2 bar (2,90 psi).
- Diamètre nominal : 15,0 mm.
- Plage de température de fonctionnement : -40 °C à +80 °C.
- Échappement : Intègre un profil de protection avec clapet en caoutchouc contre l’eau et la poussière (Flap Exhaust).
- Fixation : Montage par 4 vis avec un entraxe standard.
- Dimensions de la pièce : 101 mm x 101 mm x 134 mm.
- Poids net : 0,69 kg.
🔀 Filetage et affectation des orifices (Ports)
-
- Port 1 (Alimentation en air comprimé depuis le réservoir) : M22 x 1,5.
- Port 2 (2 sorties vers les cylindres ou vases de frein) : 2x M22 x 1,5.
- Port 4 (Entrée du signal de commande pilote depuis la pédale) : M16 x 1,5.
🚛 Équivalences et correspondances constructeurs (OEM)
Cette valve universelle équipe de très nombreuses flottes de véhicules industriels, autocars et constructeurs d’essieux à travers le monde :
- VOLVO : 1606710, 3173151.
- MERCEDES-BENZ / EVOBUS : 0004294044, A0004294044, 0004294644, A0004294644, 0034293244, A0034293244.
- DAF : 1519332.
- IVECO / IRISBUS : 42101683, 42125235, 122177.
- SCANIA : Référence générique équivalente.
- FAUN : 99707005423.
- Constructeurs de remorques : BPW, Krone, Schmitz Cargobull, SAF Holland.
