Description

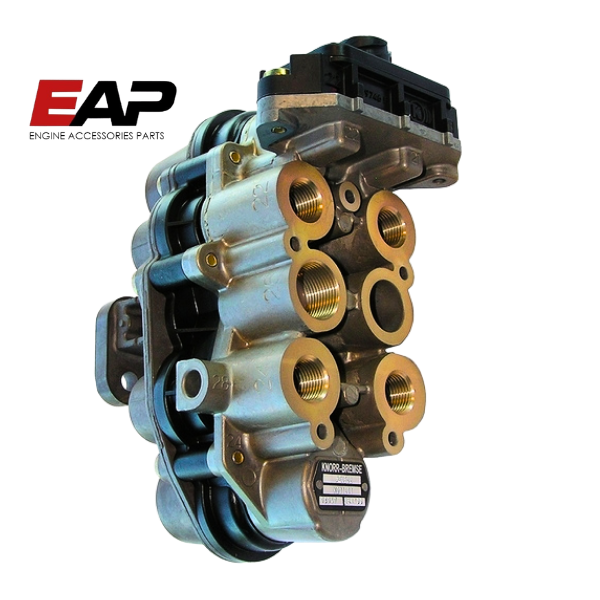

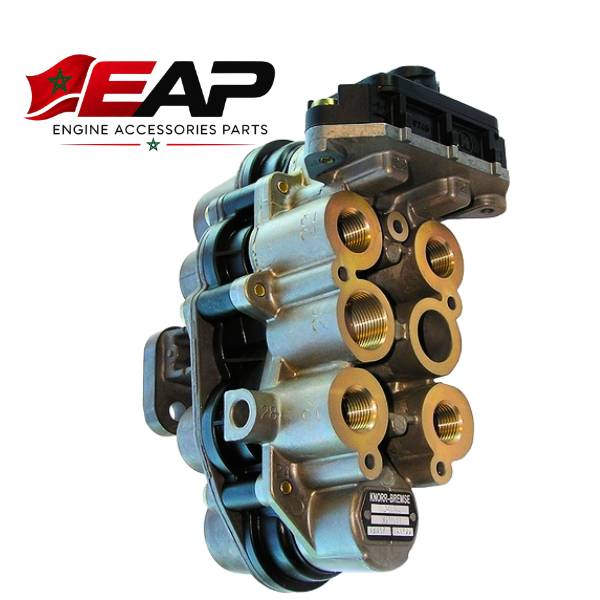

AE4560 est une valve de protection multi-circuits (quatre circuits) de la marque Knorr-Bremse, intégrée à l’unité de traitement de l’air (APU) des systèmes pneumatiques pour poids lourds. Elle assure la distribution sécurisée de l’air comprimé vers les différents réservoirs de freinage et isole les circuits intacts en cas de baisse de pression ou de fuite sur l’un d’eux.
Spécifications techniques
- Fonction principale : Valve de distribution et de protection à 4 circuits avec capteur intégré.
- Pressions d’ouverture : 7,5 bar (108,78 psi) pour les circuits principaux 1, 2, 3 et 4.
- Pressions de fermeture/sécurité : 6,5 bar.
- Limitation de pression : 123,28 psi (environ 8,5 bar) sur les circuits 3 et 4.
- Raccords pneumatiques :
- Entrée (Orifice 1) : Ø 12,5 mm (0.49 in).
- Sorties (Orifices 21, 22, 23, 24) : M16 x 1,5.
- Sortie auxiliaire (Orifice 26) : M22 x 1,5.
- Connexion électrique : Prise baïonnette DIN 72585 A1-6.
- Alimentation du capteur : 5 V.
- Poids : 1,65 kg (58,20 oz).
Applications véhicules
Cette pièce est principalement montée sur les camions IVECO, en particulier sur la gamme lourde :
- Iveco Stralis
- Iveco Trakker
Correspondances et Références Croisées
- Knorr-Bremse : AE4560, K048307, K048307N03, K048307N50.
- IVECO (Origine Constructeur) : 42566889, 42574318, 42553849.
- Équivalents équipementiers : DT Spare Parts 7.16132, Cojali 2322508
