Description

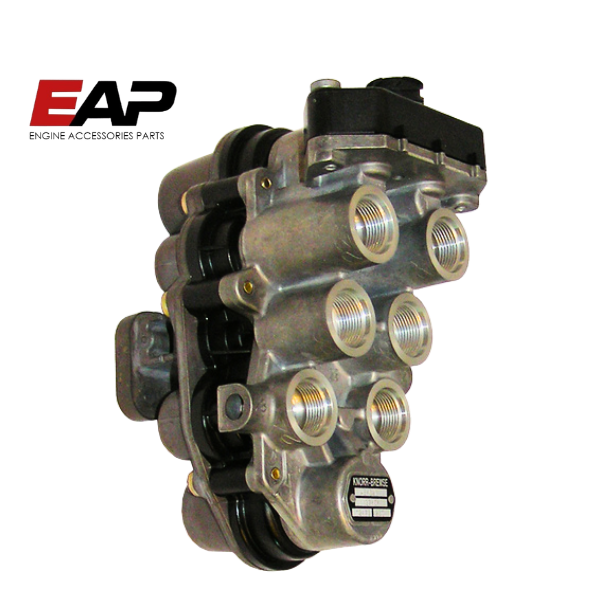

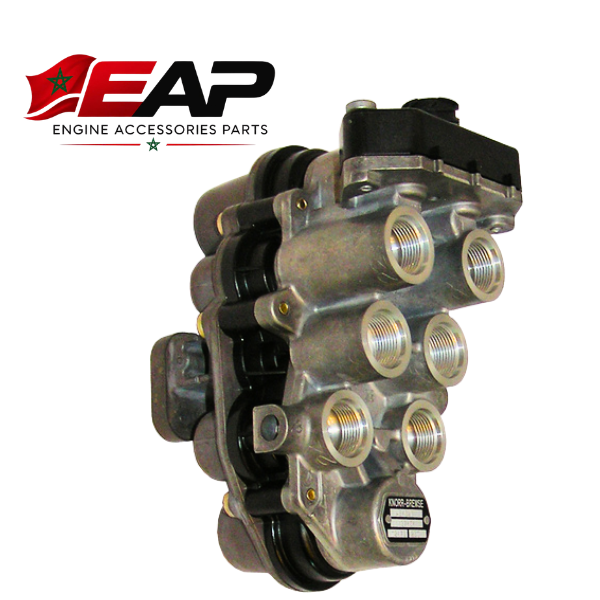

AE4528 est une valve de protection à quatre circuits (ou quadrupte) fabriquée à l’origine par Knorr-Bremse pour les systèmes de freinage pneumatique des poids lourds. Elle sert principalement à distribuer l’air comprimé de manière indépendante vers les différents circuits de freinage et à maintenir la pression dans les circuits fonctionnels en cas de défaillance ou de fuite sur l’un d’eux.
Spécifications techniques
- Fonction principale : Valve de protection multi-circuits (4 circuits) pour centrale de traitement d’air.
- Pression d’ouverture :
- Circuits 21, 22 et 24 : 6,5 bar à 7,0 bar (env. 101,5 psi).
- Circuit 23 : 7,0 bar (env. 108,8 psi).
- Pression de limitation (Circuit 3) : 123,28 psi.
- Connexions pneumatiques :
- Orifice 1 (Entrée) : M16 x 1,5.
- Orifices 21, 22, 23, 24, 25, 26 : M22 x 1,5 (raccords VOSS).
- Connexion électrique : Prise baïonnette DIN 72585 A1-6 (broches de capteur).
- Tension d’alimentation : 5 V.
- Poids : Environ 2 kg (71,78 oz).
Applications véhicules
Cette pièce est principalement conçue pour les camions de la marque DAF, notamment pour les gammes suivantes :
- DAF CF (CF 65, CF 75, CF 85)
- DAF XF (XF 95, XF 105)
Correspondances et Références Croisées (Cross References)
- Knorr-Bremse : AE4528, II37464, II37464004, II37464N50.
- DAF (Origine Constructeur) : 1612054, 1607416, 1712054, 1696036.
- Équivalents équipementiers : DT Spare Parts 5.70210, Febi Bilstein 45267, Sampa 094.129.
