Description

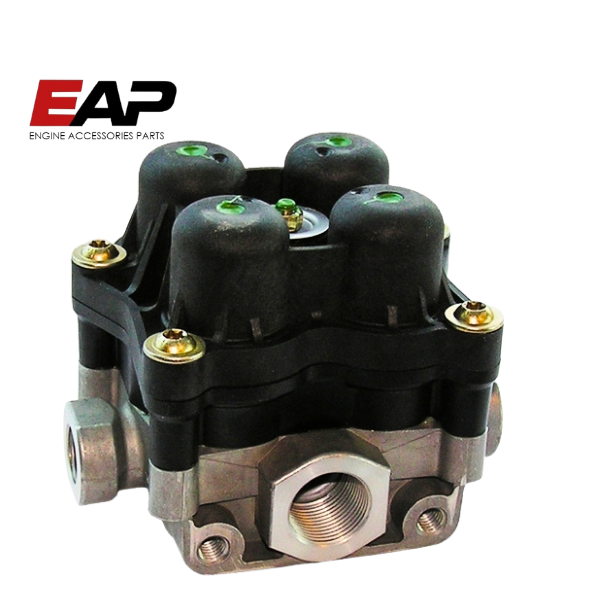

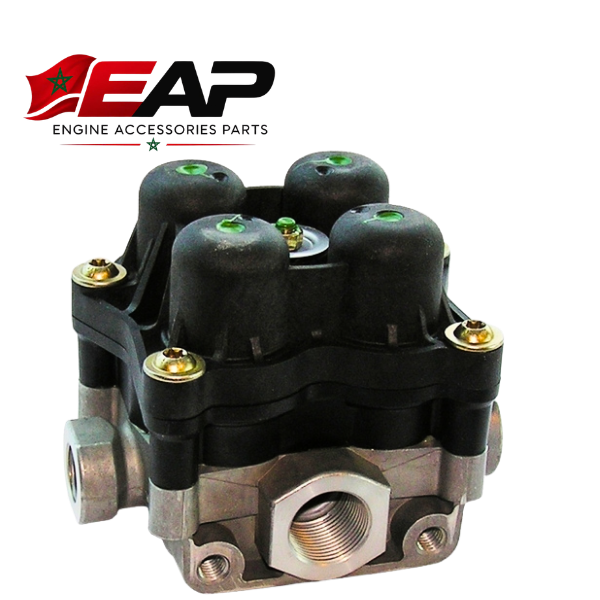

AE4609 (référence constructeur II37460) de Knorr-Bremse est une valve de protection à quatre circuits conventionnelle. Elle est conçue pour réguler et sécuriser la distribution d’air comprimé au sein du système de freinage pneumatique des poids lourds.
Spécifications techniques
- Fonction principale : Valve de protection multi-circuits à quadruple voies (sans capteur électronique intégré).
- Pression de service maximale : 13 bar (environ 188,5 psi).
- Pressions d’ouverture :
- Circuits 1, 2 et 4 : 6,9 bar (100,08 psi) — dotés d’un système de retour d’air et bypass.
- Circuit 3 (généralement le frein de stationnement / remorque) : 7,0 bar (101,53 psi).
- Pression de fermeture statique : 4,5 bar (65,26 psi) sur l’ensemble des circuits.
- Raccords pneumatiques :
- Entrée (Orifice 1) et Sorties (Orifices 21, 22, 23, 24) : Raccords standard M22 x 1,5 VOSS NG12.
- Fixation mécanique : 2 alésages filetés M8 x 16.
- Poids : Environ 0,72 à 0,77 kg (modèle compact sans carter d’APU complet).
Applications véhicules
Cette valve équipe majoritairement le parc de camions et d’autobus du constructeur MAN, ainsi que ses filiales :
- MAN Trucks : Gammes TGA, TGL, TGM, TGS, TGX, ainsi que les anciennes séries L2000 et M2000.
- MAN Buses & Neoplan : Notamment la gamme d’autobus urbains Lion’s City.
- Iveco : Parfois croisée sur certaines configurations spécifiques de modèles lourds type EuroTech.
Correspondances et Références Croisées
- Knorr-Bremse : AE4609, II37460, II37460N00.
- MAN (Origine Constructeur) : 81.52151-6095, 81.52151-6098, 81.52151-6105, 81.52151-19095.
- Équivalents équipementiers : Cojali 2322604, Vaden Original 303.02.0027, DT Spare Parts 3.72101
