Description

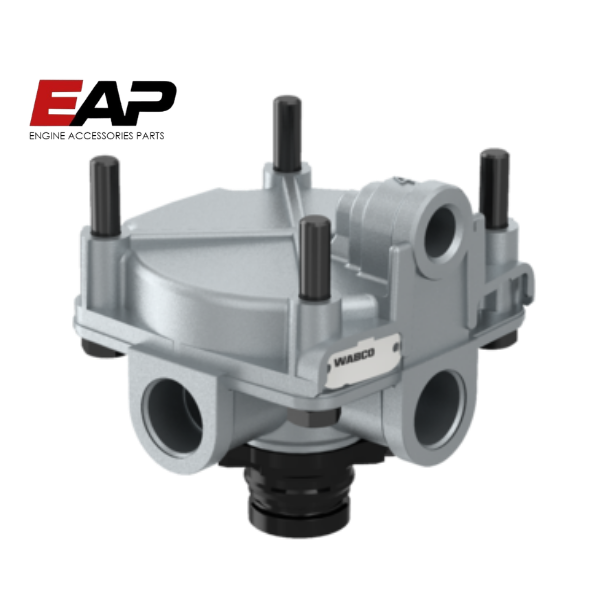

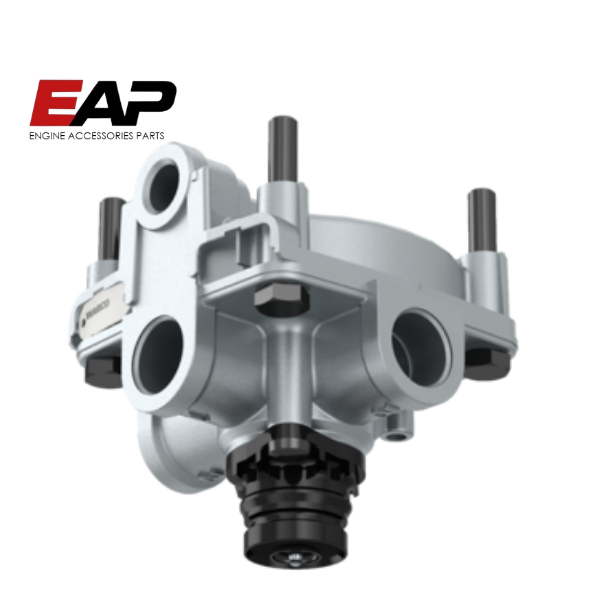

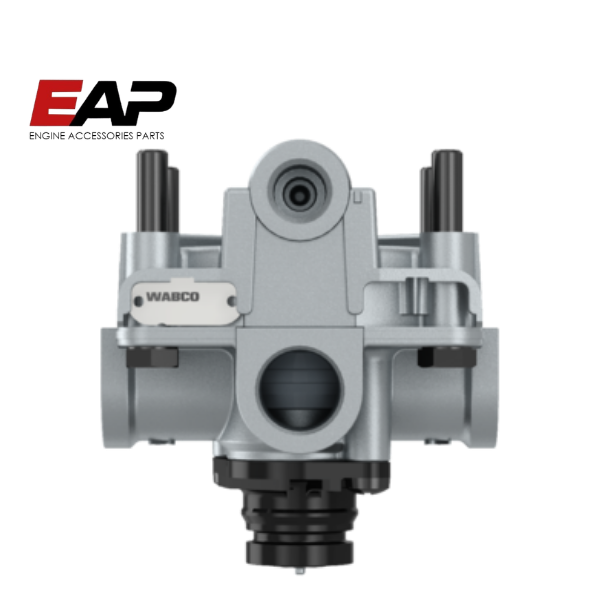

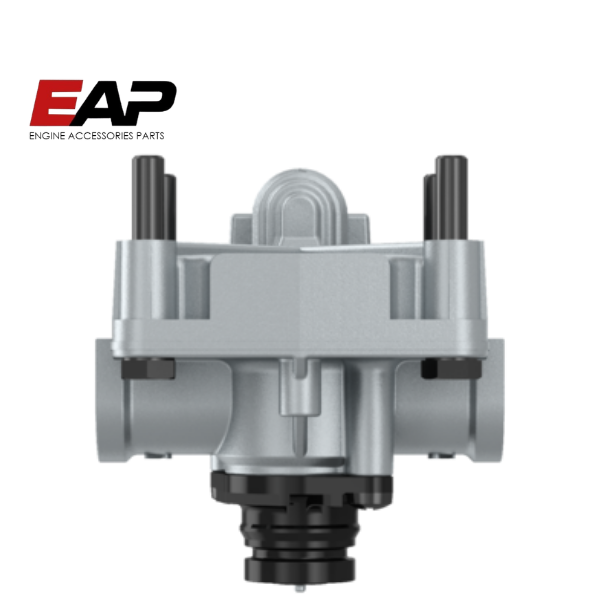

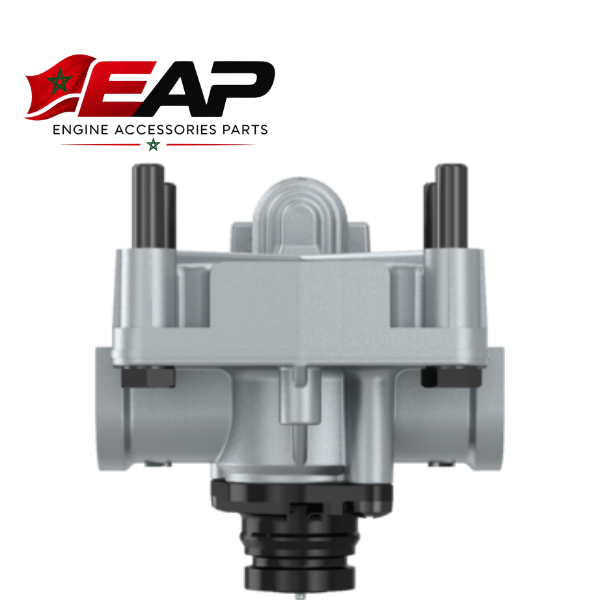

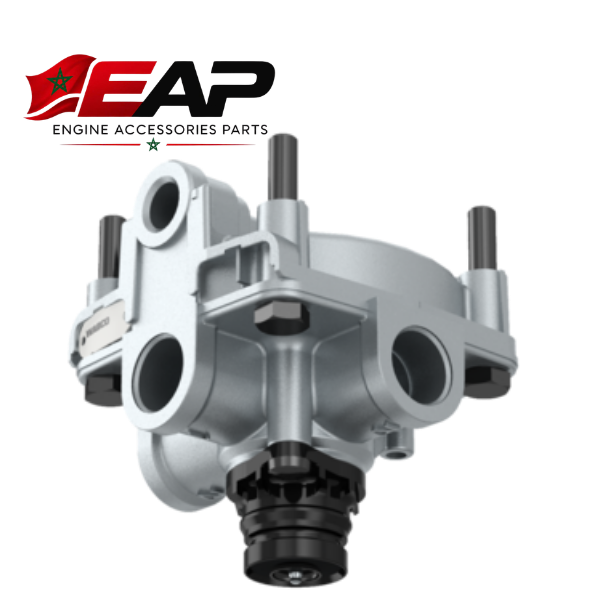

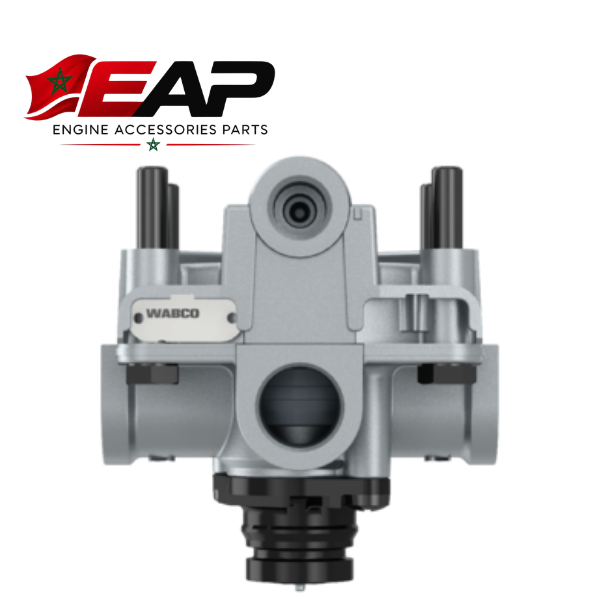

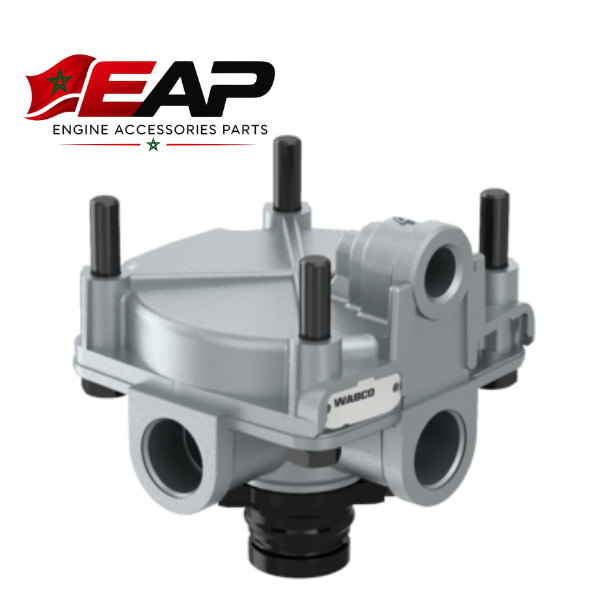

9730110000 correspond à une valve de relais pneumatique (Air Brake Relay Valve), développée et fabriquée par l’équipementier WABCO (ZF Aftermarket).
Installée à proximité immédiate des cylindres de frein (sur l’essieu arrière ou sur une remorque), cette valve sert d’amplificateur pour le freinage pneumatique. Dès que le conducteur enfonce la pédale, un signal d’air pilote léger (commande) active la valve. Celle-ci libère instantanément un fort débit d’air depuis les réservoirs locaux vers les freins. Ce système élimine le temps de latence dû à la longueur des tuyaux et assure une purge très rapide de l’air au relâchement de la pédale
⚙️ Caractéristiques techniques
D’après les spécifications d’origine du catalogue WABCO Inform :
-
- Pression de service maximale : 10,0 bar (145 psi).
- Rapport de régulation : 1:1 (pression de commande identique à la pression de sortie).
- Pression d’ouverture : 0,2 bar (2,90 psi).
- Prédominance : 0,20 bar.
- Dimension nominale : 15,0 mm.
- Plage de température de fonctionnement : -40 °C à +80 °C.
- Fixation : Montage par 4 vis M8.
- Dimensions hors-tout : 101 mm x 101 mm x 111 mm.
- Poids net : 0,59 kg.
🔀 Filetage et affectation des orifices (Ports)
-
- Port 1 (Alimentation principale depuis le réservoir d’air) : M22 x 1,5.
- Port 2 (2 sorties vers les vases ou cylindres de frein) : 2x M22 x 1,5.
- Port 4 (Entrée de commande pilote depuis la pédale de frein) : M16 x 1,5.
- Port 3 (Échappement d’air) : Profil emboîtable spécial de type JED-463 Snap-on.
🚛 Applications et correspondances constructeurs (OEM)
Cette valve universelle est un standard incontournable utilisé en première monte par de très nombreux constructeurs de poids lourds, d’autobus et de remorques :
- VOLVO : 3173150, 1606709, 11117866, 348909, 6886834, 1197892, 8551104, 1082666, 3162118.
- MERCEDES-BENZ / EVOBUS : 0004296544, 0014296844, 0034291644, 0014296044, 0034295344, 0034295244, 82855140000.
- MAN / HENDRICKSON : 9730110000.
- DAF : 689331, 1519331, 0689331.
- IVECO / IRISBUS : 42125234, 5801101681, 114519.
- SCANIA : Référence générique équivalente pour circuits conventionnels.
- Constructeurs de remorques : BPW, Krone, Kögel, Schmitz Cargobull, Fruehauf
