Description

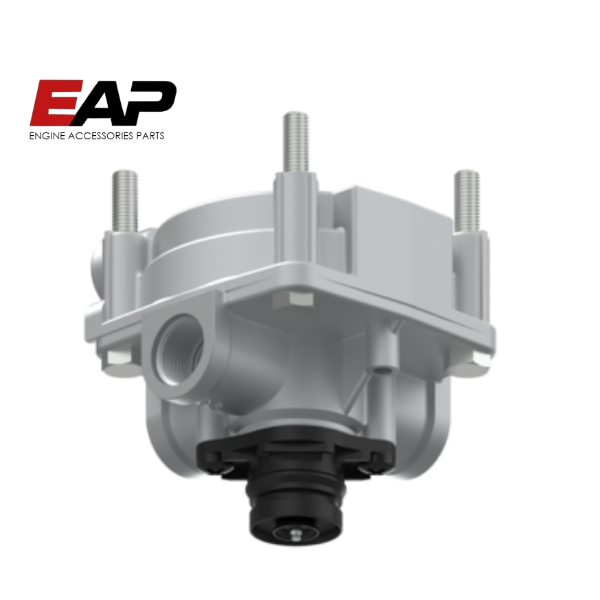

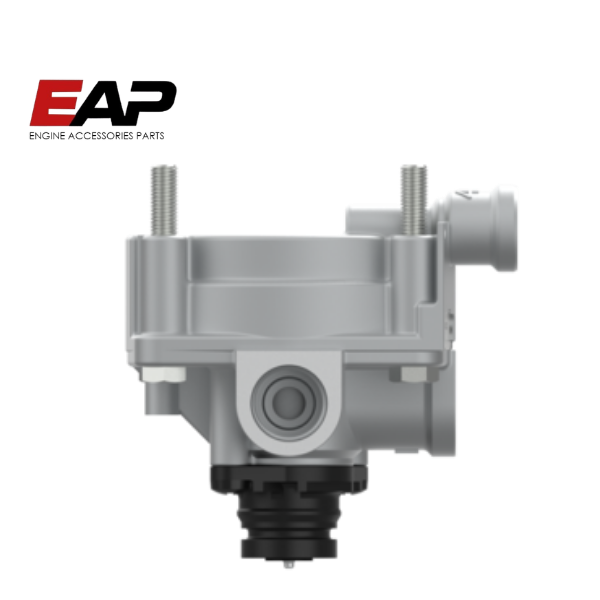

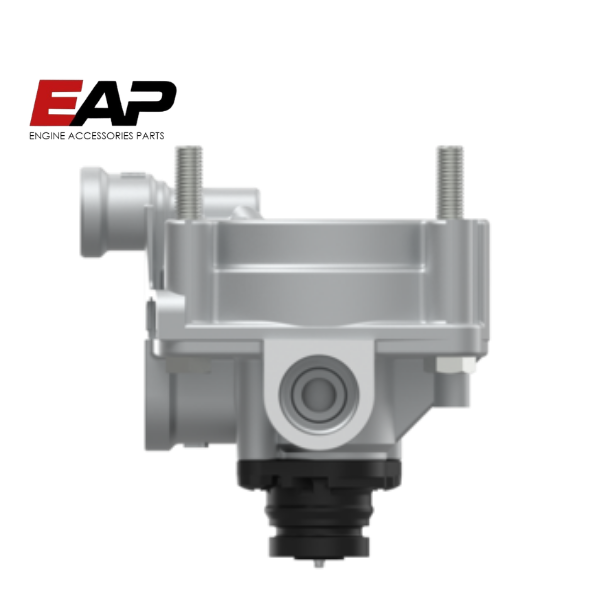

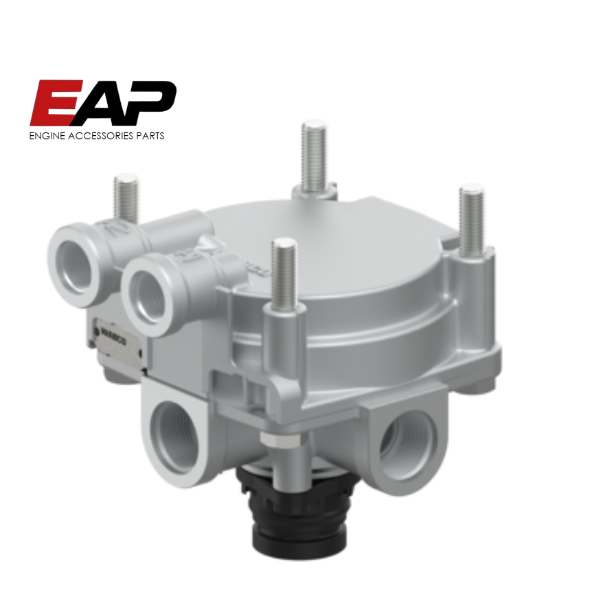

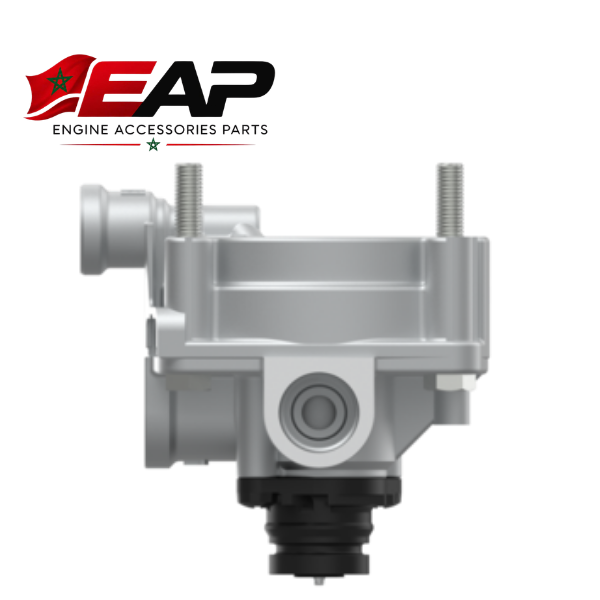

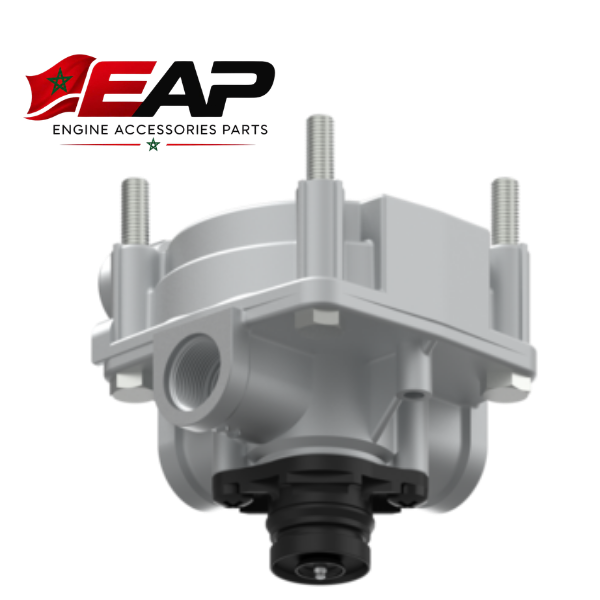

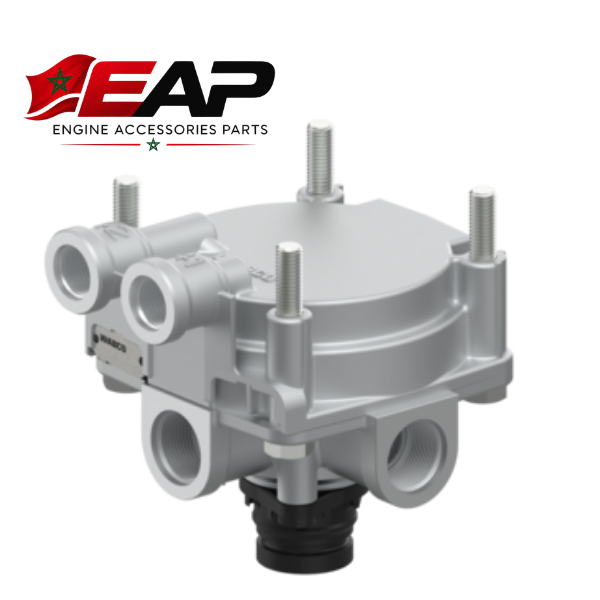

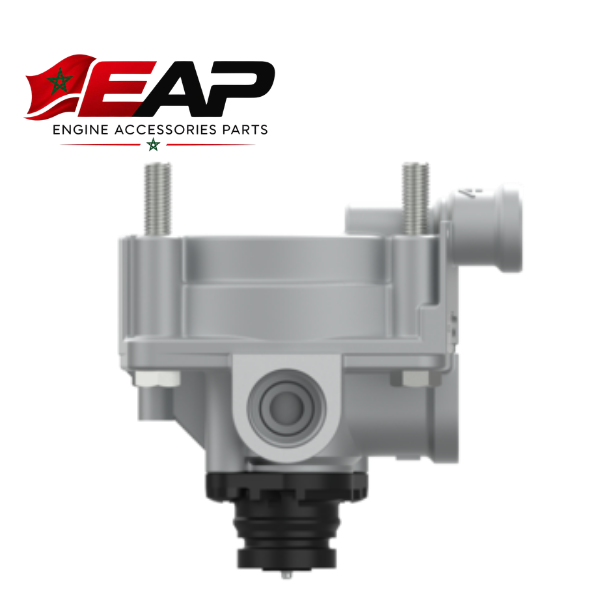

9730112500 correspond à une valve de relais pneumatique (Air Brake Relay Valve), spécifiquement configurée avec une fonction de réduction de pression (Pressure reduction version), conçue et fabriquée par l’équipementier WABCO (ZF Aftermarket).
Ce composant gère les volumes d’air importants requis par les cylindres de frein des essieux arrière ou des remorques. En plus d’éliminer le temps de latence au freinage et au desserrage, cette variante intègre un ajustement de réduction de la pression de sortie afin d’adapter précisément la force de freinage aux exigences spécifiques du châssis ou de la charge du véhicule.
⚙️ Caractéristiques techniques
D’après les données d’ingénierie officielles du catalogue WABCO :
-
- Pression de service maximale : 10,0 bar (145 psi).
- Version : Avec réduction de pression (Pressure reduction).
- Rapport de régulation : 1:1.
- Prédominance : 0,60 bar.
- Plage de température de fonctionnement : -40 °C à +80 °C.
- Échappement : Profil emboîtable normalisé Snap-on contour JED – 463.
- Fixation : Fixation par 4 vis M8.
- Dimensions de la pièce : 118 mm x 103 mm x 119 mm.
- Poids net : 0,76 kg (environ 1,1 kg avec emballage de transport).
🔀 Filetage et affectation des orifices (Ports)
-
- Port 1 (Alimentation principale depuis le réservoir d’air) : M22 x 1,5.
- Port 2 (Sorties vers les cylindres de frein de service) : M22 x 1,5.
- Ports 41 & 42 (Entrées pour signaux de commande pilote / circuits dédoublés) : M16 x 1,5.
🚛 Applications et correspondances constructeurs (OEM)
Cette valve de relais spécialisée est principalement utilisée en première monte par le constructeur allemand MAN pour ses gammes de camions lourds et de bus routiers (notamment sur les châssis de la série TGA) ainsi que par sa division d’autocars NEOPLAN :
- MAN : 81.52116.6079 (81521166079).
- NEOPLAN : 81.52116.6079 (81521166079).
- MERCEDES-BENZ : Référence croisée sur certaines applications spécifiques de camions
