Description

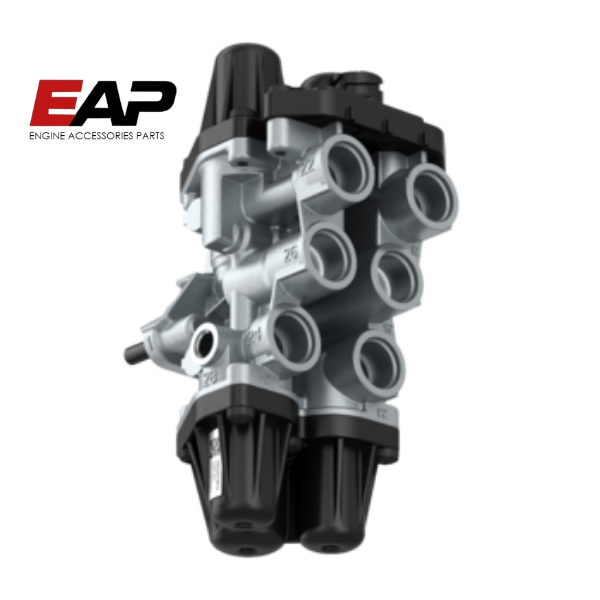

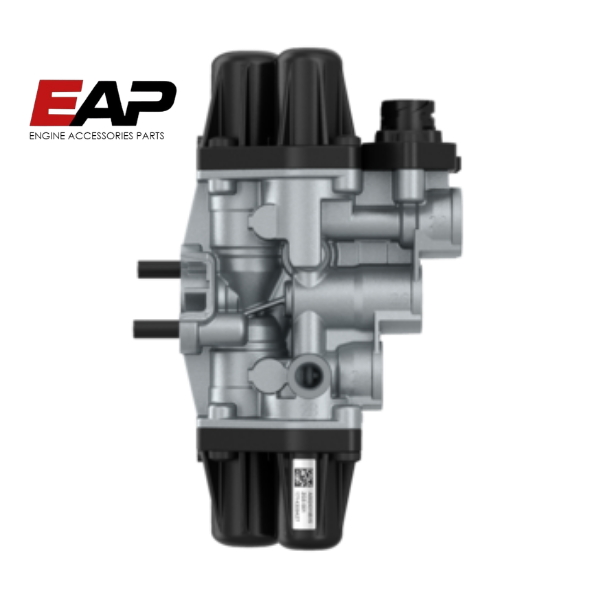

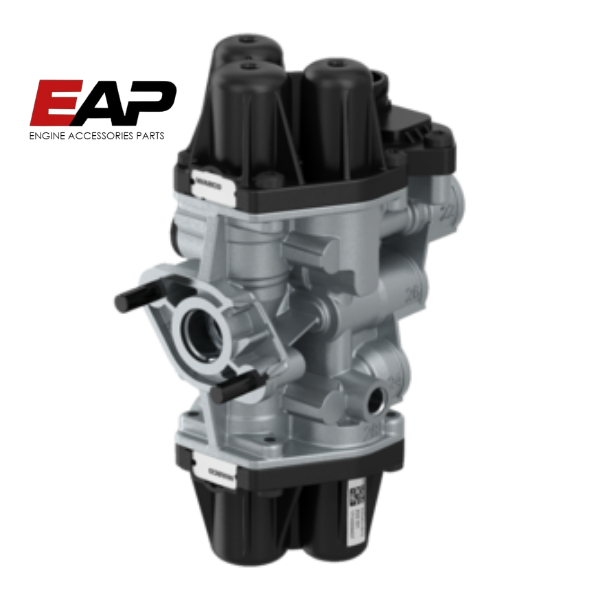

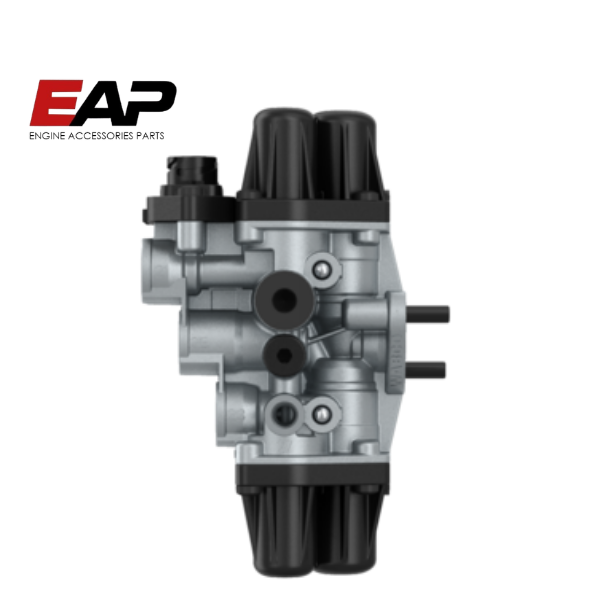

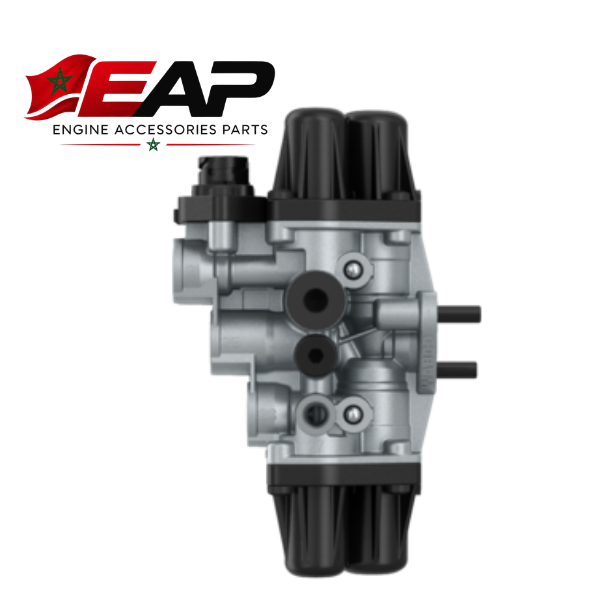

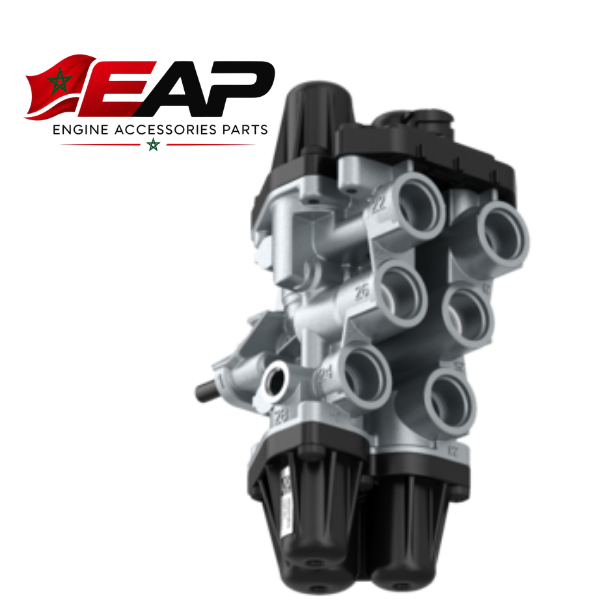

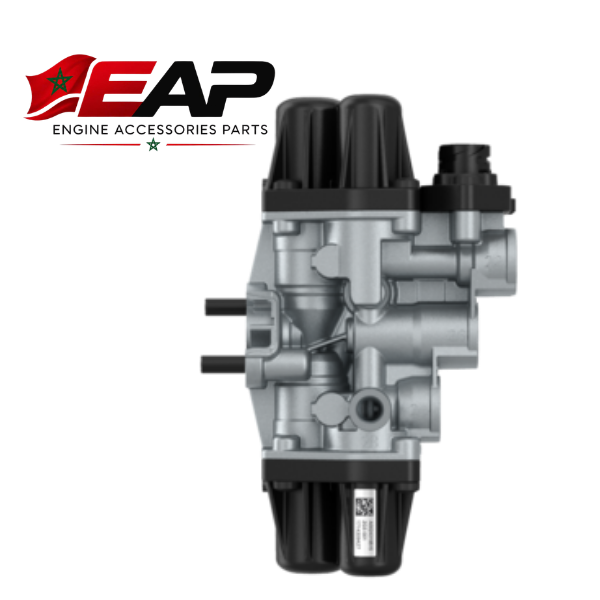

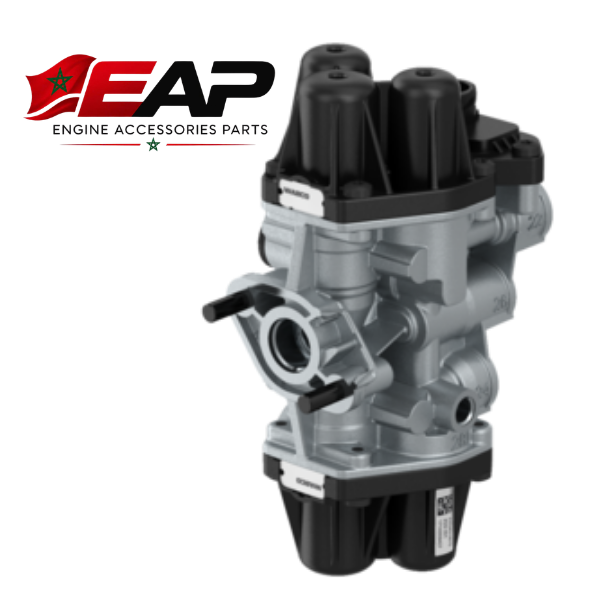

9347050050 correspond à une valve de protection à quatre circuits (Quadruple Protection Valve), conçue et fabriquée par l’équipementier WABCO (ZF Aftermarket).
Ce composant de sécurité distribue et régule l’air comprimé provenant du compresseur vers les quatre circuits indépendants du véhicule (freins de service avant, freins arrière, frein de stationnement/secours et accessoires auxiliaires). Sa fonction critique consiste à isoler un circuit en cas de fuite ou de rupture, garantissant ainsi que les autres circuits opérationnels conservent une pression d’air suffisante pour freiner le véhicule en toute sécurité.
⚙️ Caractéristiques technique
D’après les données d’ingénierie officielles du
-
- Pression de service maximale : 13,0 bar.
- Pression de charge (Remplissage) : 4,5 bar.
- Pressions d’ouverture nominales :
-
- Circuits 21 & 22 (Freins de service) : 9,0 bar.
- Circuits 23 & 24 (Frein de secours / Auxiliaires) : 7,5 bar.
-
- Pressions de fermeture dynamiques :
-
- Circuits 21 & 22 : 7,0 bar.
- Circuits 23 & 24 : 4,5 bar.
-
- Connexion électrique : Prise normalisée DIN 72585 (gérant les capteurs de pression intégrés).
- Filetage des orifices (Ports 1, 22, 24, 26) : M22 x 1,5.
- Dimensions de la pièce : 217 mm x 136 mm x 104 mm.
- Poids net : 1,62 kg.
🚛 Applications et compatibilité véhicules (OEM)
Cette valve équipe en première monte de nombreuses grandes marques de camions et d’autobus, notamment les gammes Mercedes-Benz Actros (MP2 / MP3), Atego 2 et Axor 2 :
- MERCEDES-BENZ / EVOBUS : 0034315406, A0034315406, 0034315706, A0034315706, 0034316106, 0034316806.
- SCANIA : 1935509.
- DAF / PACCAR : 1505128.
- MAN : ZG046430002.
- KÖGEL : 341420.
