Description

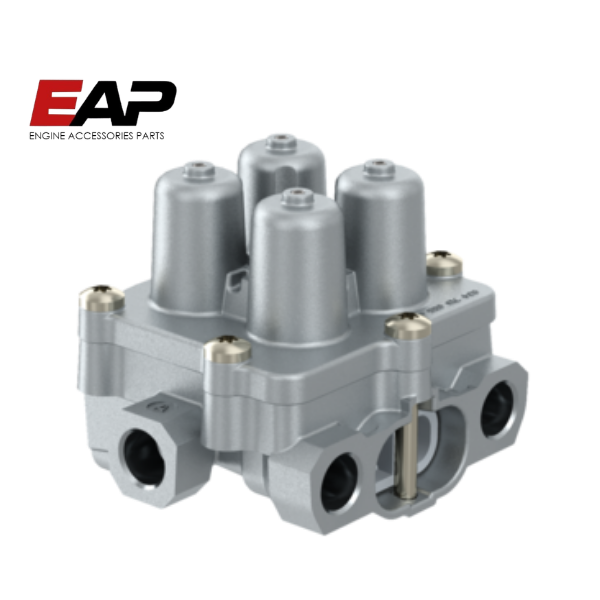

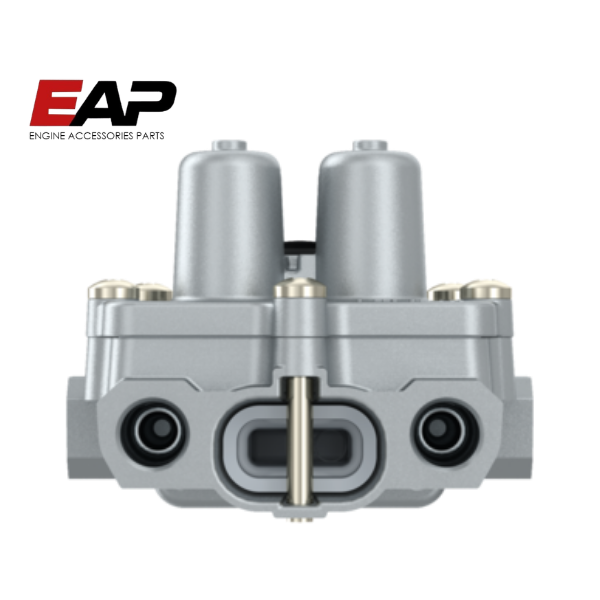

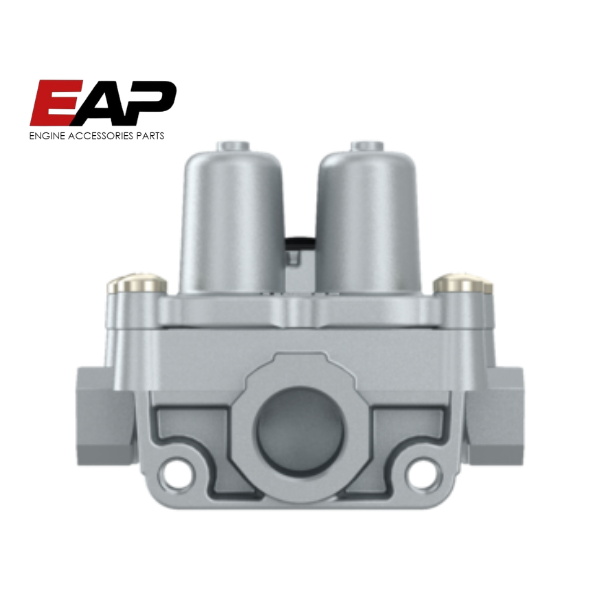

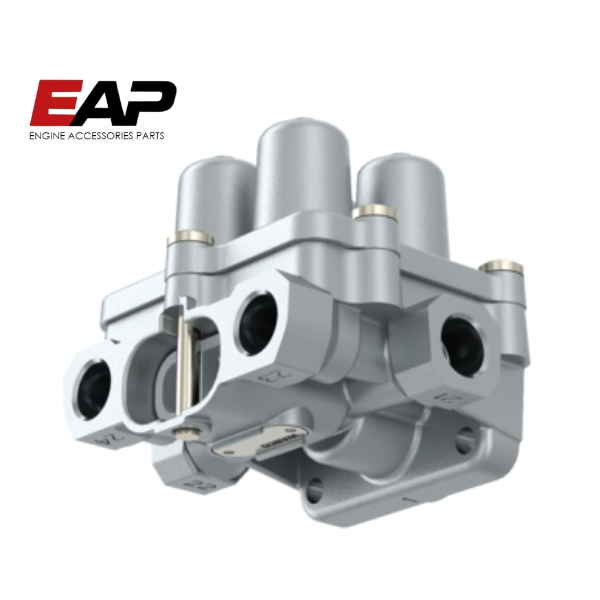

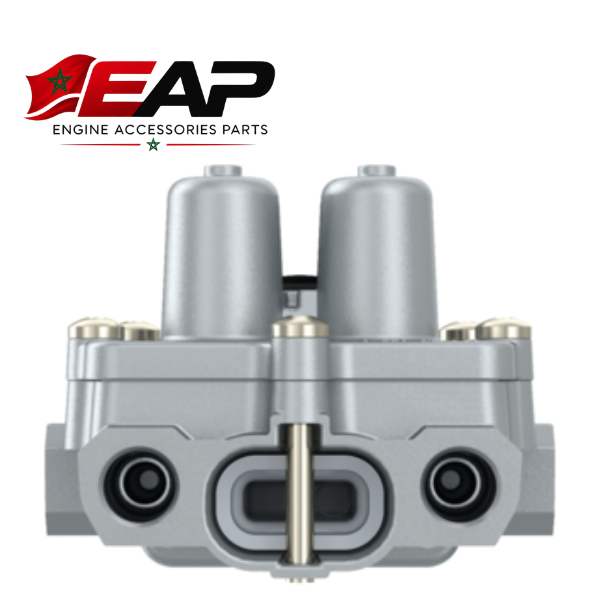

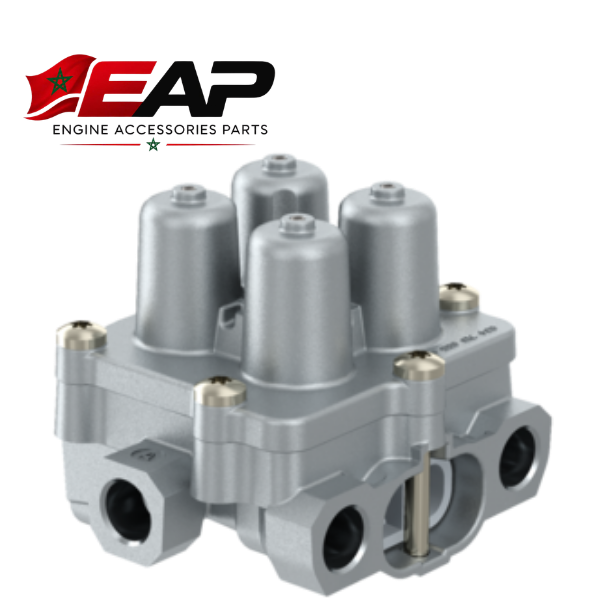

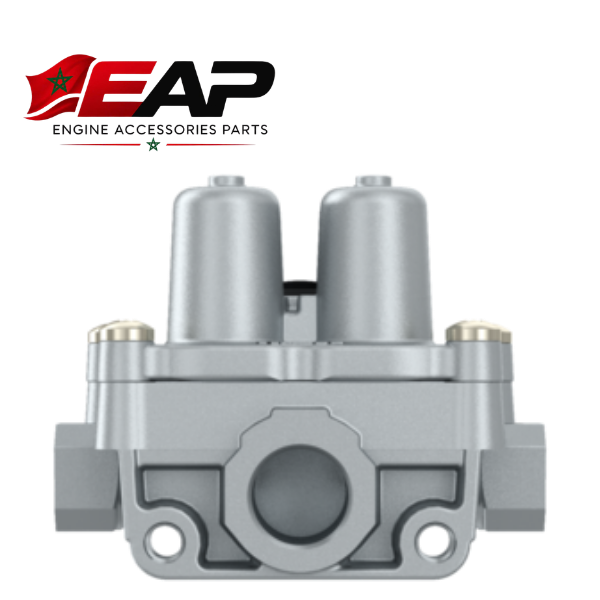

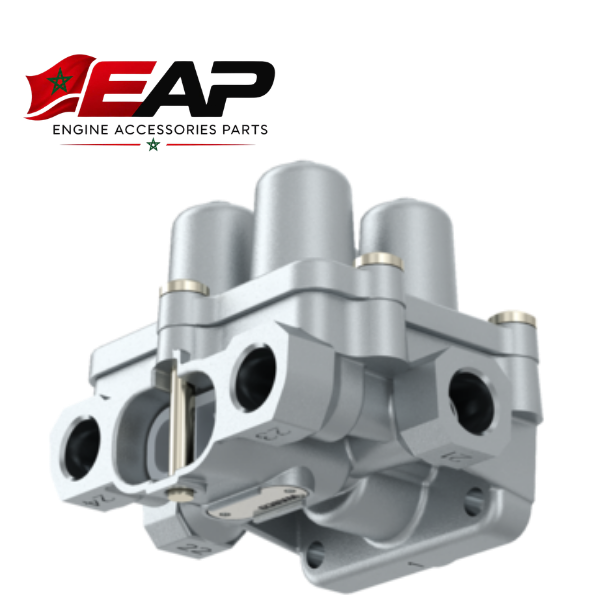

9347140100 correspond à une valve de protection à quatre circuits (Quadruple Protection Valve), développée et fabriquée par WABCO (ZF Aftermarket).
Cette valve de sécurité divise l’air comprimé fourni par le compresseur (souvent associé à un modèle de compresseur bicylindre de 704 cm³) en quatre circuits pneumatiques autonomes. Son rôle majeur est d’isoler immédiatement un circuit victime d’une fuite ou d’une rupture, ce qui permet de maintenir une pression de service intacte dans les autres circuits sains pour garantir le freinage du camion.
⚙️ Caractéristiques techniques
D’après les spécifications officielles du catalogue WABCO Inform :
-
- Pression de service maximale : 13,0 bar (188,5 psi).
- Pression de charge (Remplissage) : 3,5 bar (50,76 psi).
- Pressions d’ouverture nominales :
-
- Circuits 21, 22 et 24 : 6,9 bar (100,08 psi).
- Circuit 23 : 7,0 bar (101,53 psi).
-
- Pression de fermeture dynamique : 6,4 bar (92,8 psi) pour l’ensemble des circuits (21, 22, 23, 24).
- Plage de température de fonctionnement : Extrême, de -40 °C à +90 °C.
- Type de commande : Dynamique.
- Capteur de pression intégré : Non.
- Dimensions de la pièce : Très compacte, 109 mm x 90 mm x 88 mm.
- Poids net : 0,67 kg (les fiches brutes d’expédition de certains revendeurs affichent jusqu’à 1,1 kg avec emballage).
🔀 Filetage des orifices (Ports de connexion)
-
- Port 1 (Entrée d’alimentation principale depuis le dessiccateur) : M22 x 1,5.
- Ports d’utilisation (21, 22, 23, 24 et 4) : M16 x 1,5.
🚛 Applications et correspondances constructeurs (OEM)
Cette valve universelle est particulièrement courante sur les camions et bus du groupe MAN (séries L2000, M2000, F90, F2000, Lion’s Coach/City) ainsi que chez de nombreux constructeurs mondiaux :
- MAN / NEOPLAN : 81521516073, 81521516082, 81521516092, 81521519092, 81521516013, 81521516081.
- DAF : 1524857.
- IVECO / IRISBUS : 5801102059.
- HYUNDAI / KIA : AA61K43570.
- SINOTRUK (CNHTC) : WG9000360366/4.
- YUTONG : 3515-00009.
- FAW : 3515010-Q348C, S3515015-45Z
