Description

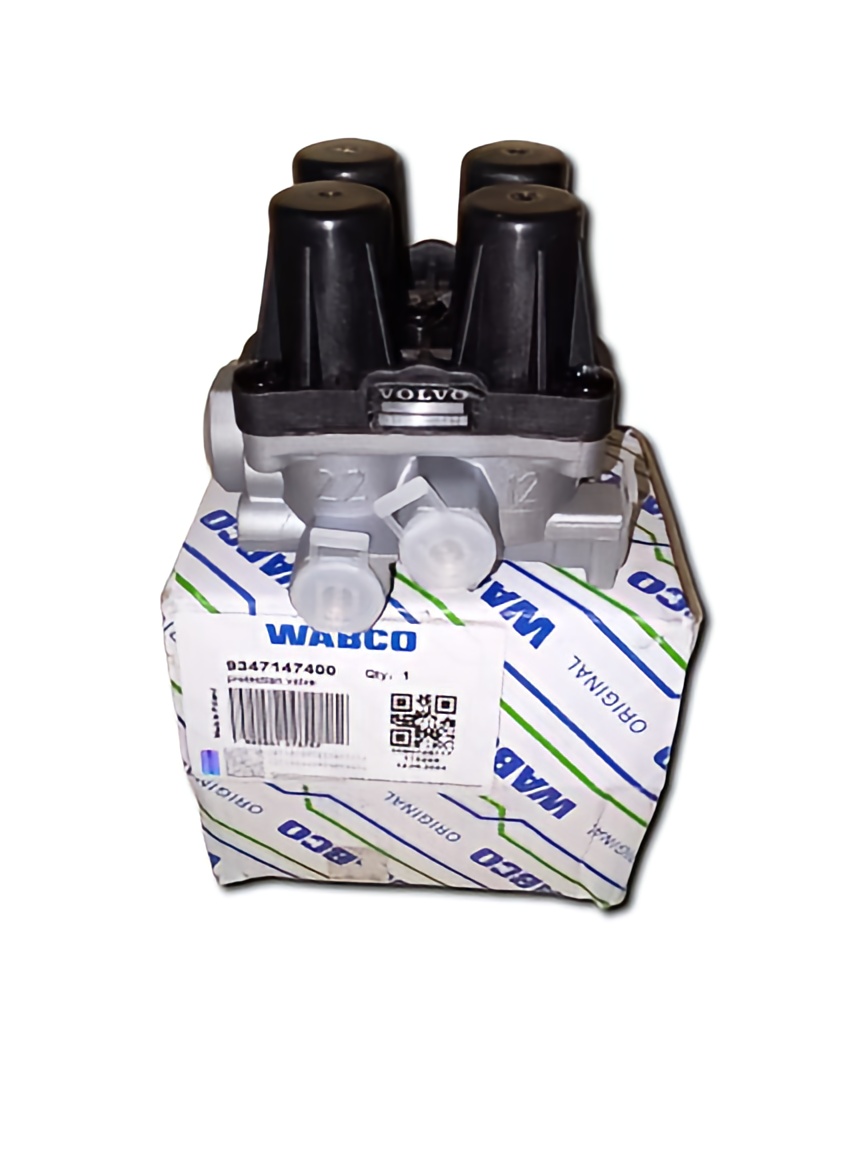

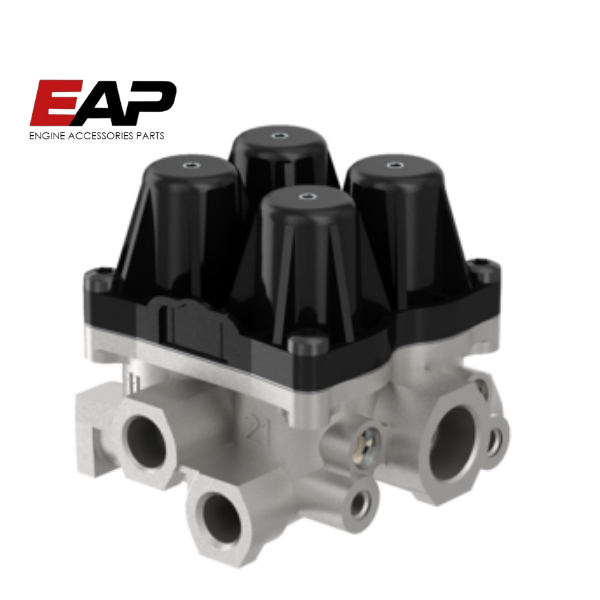

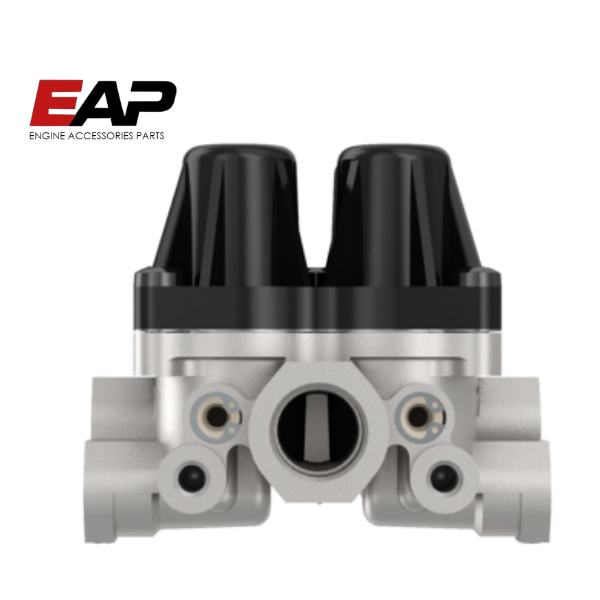

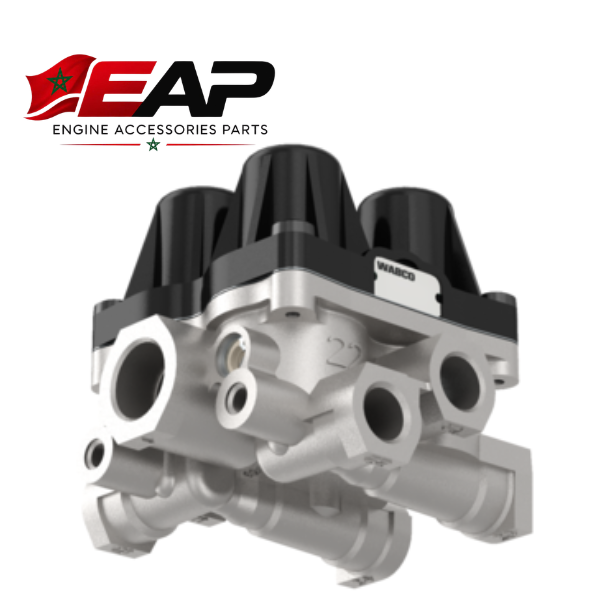

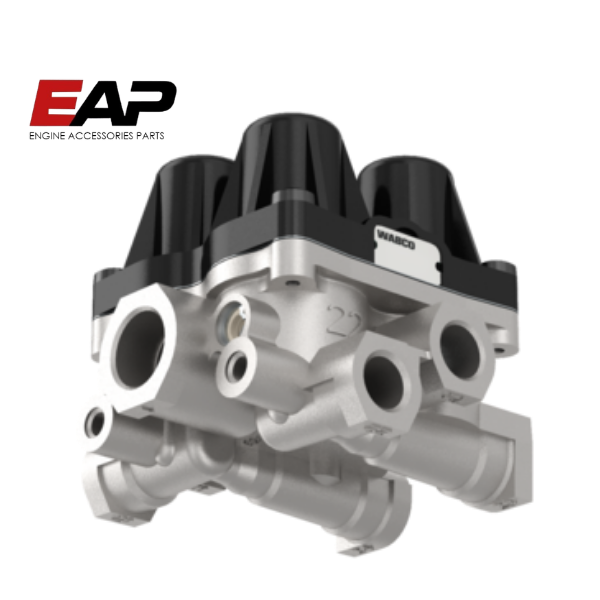

9347147400 correspond à une valve de protection à quatre circuits (Quadruple Protection Valve / Multi-circuit Protection Valve), fabriquée par l’équipementier WABCO (ZF Aftermarket).
Ce composant de sécurité central distribue l’air comprimé fourni par le compresseur vers les différents circuits indépendants du camion (freins de service avant/arrière, frein de stationnement et équipements auxiliaires). Son rôle majeur est de protéger le système pneumatique global en cas de fuite : si un circuit se dégonfle ou subit une rupture, la valve isole immédiatement le circuit défaillant pour maintenir une pression de freinage suffisante dans les autres circuits fonctionnels.
⚙️ Caractéristiques techniques
D’après les données d’ingénierie et de configuration du
-
- Pression de service maximale : 13,0 bar.
- Nombre de circuits gérés : 4 circuits indépendants.
- Configuration des raccords : Modèle équipé de 7 orifices de connexion (7 Holes).
- Pression d’ouverture nominale :
-
- Circuits 1 & 2 (Freinage de service) : ~6,3 bar (91,37 psi).
- Circuits 3 & 4 (Frein de secours / Auxiliaires) : ~5,8 bar (84,12 psi).
-
- Filetage des orifices (Ports) :
-
- Port 1 (Entrée d’alimentation principale) : M22 x 1,5.
- Ports de sortie (11, 12, 21, 22, 23, 24) : M16 x 1,5.
-
🚛 Applications et compatibilité véhicules (OEM)
Cette valve de protection multi-circuit est une pièce de première monte d’origine très fréquente sur les gammes de poids lourds VOLVO TRUCKS (générations FH, FM, FH12, FH16, FM12, FM9 à partir de 1993) ainsi que sur certains modèles DAF :
- VOLVO : 21225479, 20755195, 20452151, 20382309, 20716313.
- DAF / PACCAR : 1528375.
