Description

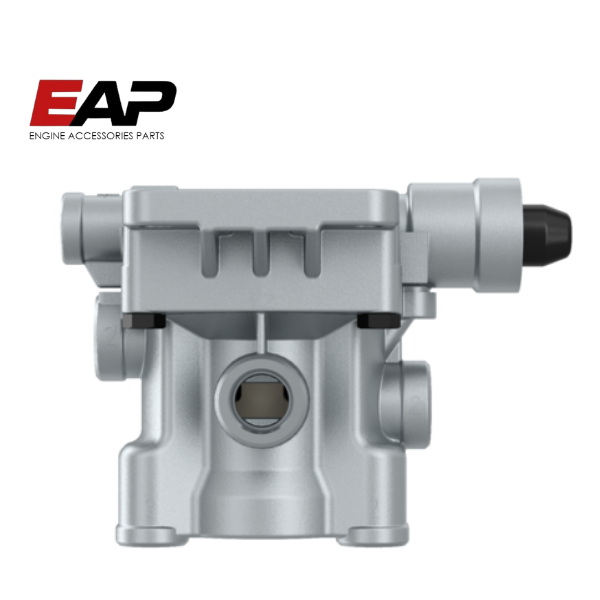

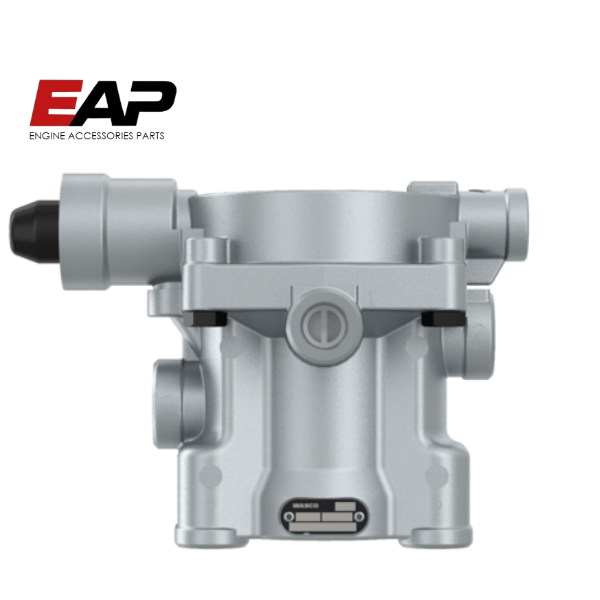

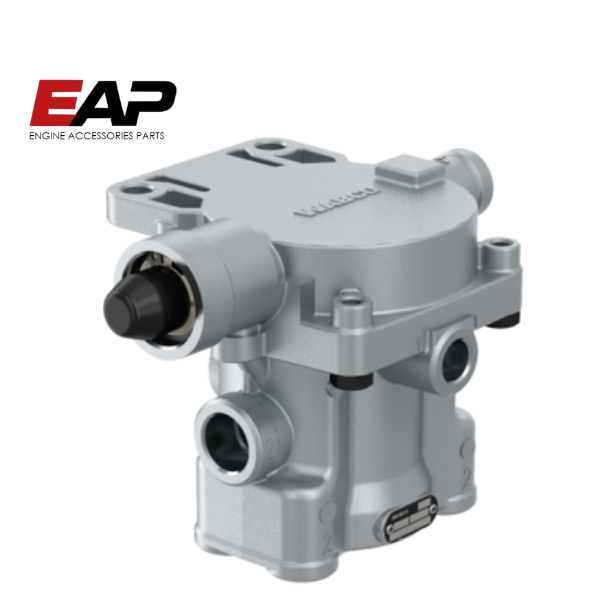

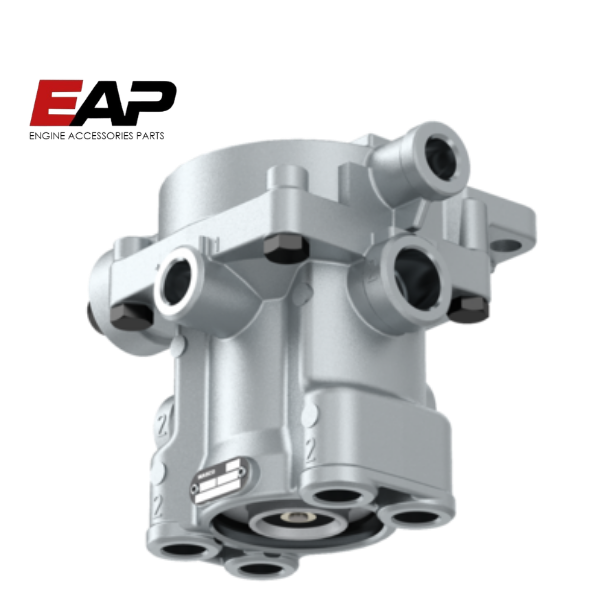

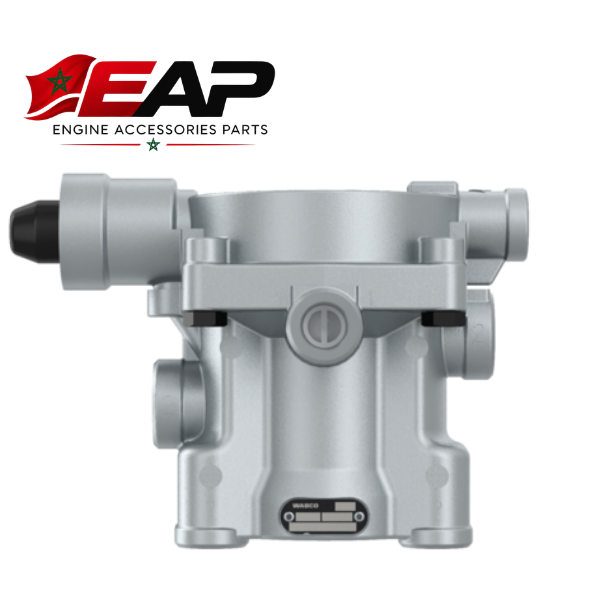

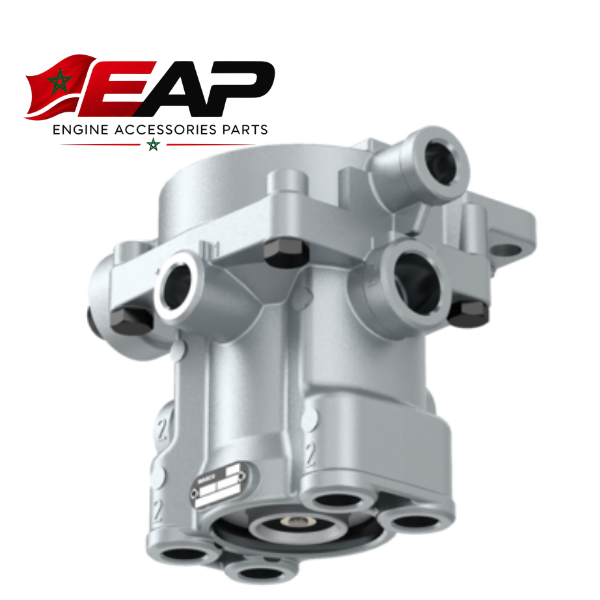

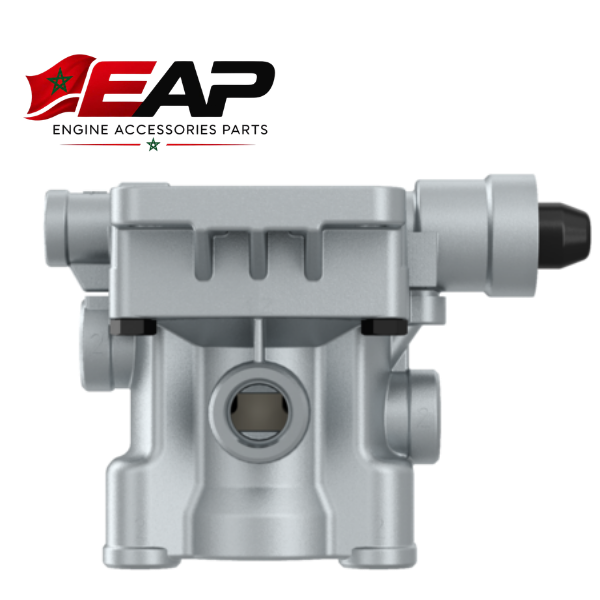

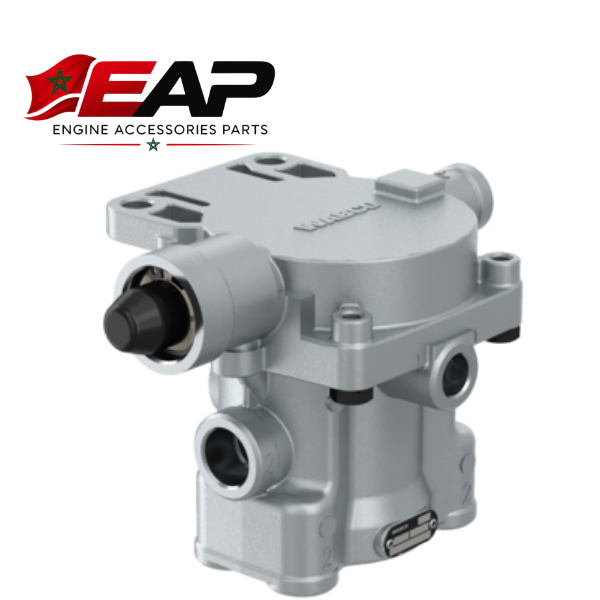

9710021520 correspond à une valve de relais d’urgence (Relay Emergency Valve) conçue et fabriquée par l’équipementier WABCO (ZF Aftermarket).
Ce composant de sécurité critique s’installe sur le système de freinage pneumatique des remorques et semi-remorques. Elle remplit deux rôles majeurs :
-
- Élimination du temps de réponse (Relais) : Elle accélère l’envoi d’air comprimé depuis les réservoirs de la remorque vers les cylindres de frein dès que le conducteur sollicite la pédale de frein, évitant ainsi le décalage de freinage provoqué par la longueur de la remorque.
- Sécurité intégrée (Urgence) : En cas de baisse brutale ou critique de la pression d’alimentation pneumatique (par exemple, si la remorque se décroche accidentellement du camion tracteur), la valve déclenche instantanément le freinage d’urgence automatique de la remorque en bloquant les freins.
⚙️ Caractéristiques techniques
D’après les données d’ingénierie officielles du catalogue WABCO :
-
- Pression de service maximale : 10,0 bar (145.0 psi)
- Prédominance réglable : Ajustable de 0 à 1,0 bar (permet de synchroniser l’attaque du freinage de la remorque avec celui du tracteur)
- Plage de température : De -40 °C à +80 °C
- Fixation : Montage par 2 trous de diamètre Ø 11,0 mm avec un entraxe de 71 mm
- Poids net : 1,48 kg
- Dimensions de la pièce : 184 mm x 126 mm x 134 mm
🔀 Configuration et filetage des orifices (Ports)
-
- Port 1 (Alimentation principale) : M16 x 1,5
- Port 12 (Ligne de commande de freinage) : M22 x 1,5
- Port 2 (Sorties vers cylindres de frein / réservoirs) : Configuration multiple avec 2x M22 x 1,5 ou 4x M16 x 1,5
- Port 3 (Échappement) : Sortie d’air protégée par un clapet en caoutchouc (Flap Exhaust)
- Port 4 (Ligne auxiliaire ou de contrôle) : M16 x 1,5
🚛 Équivalences constructeurs d’origine (OEM)
Cette valve équipe en première monte une très large variété de constructeurs de camions et de remorques à travers le monde : [1, 2]
- DAF : 1325335
- SCANIA : 2090066
- MAN : N2521160023
- SCHMITZ CARGOBULL : 050024 / 50024
- KRONE : 945017 / 500945017
- SAF HOLLAND : 4425012600
- KÖGEL : 76275
- FRUEHAUF : CF351193 / AJC0070001
- BENALU : 605304100
- HENDRICKSON : 9710021520
