Description

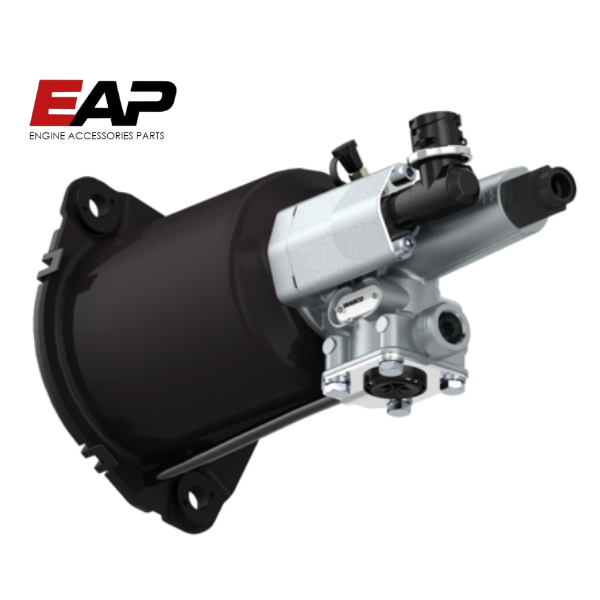

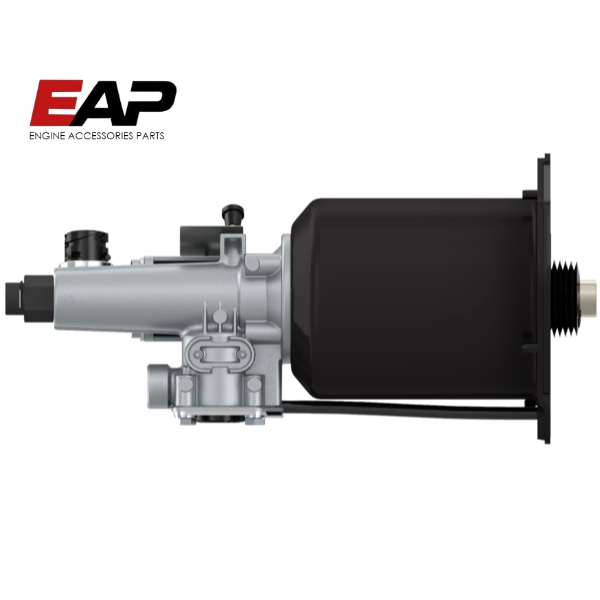

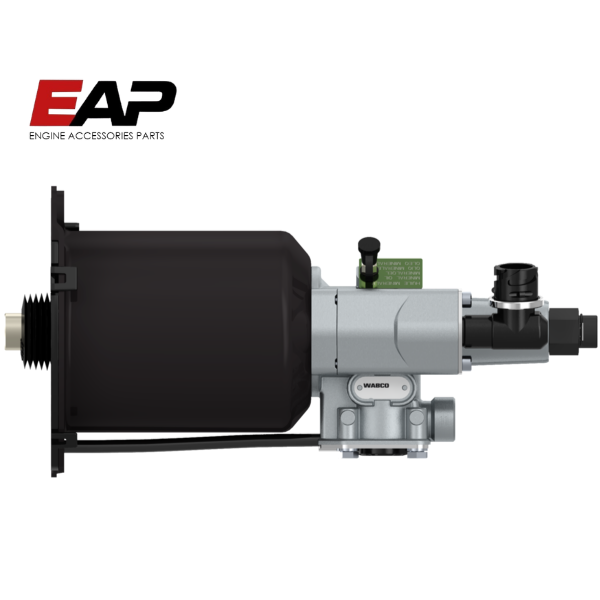

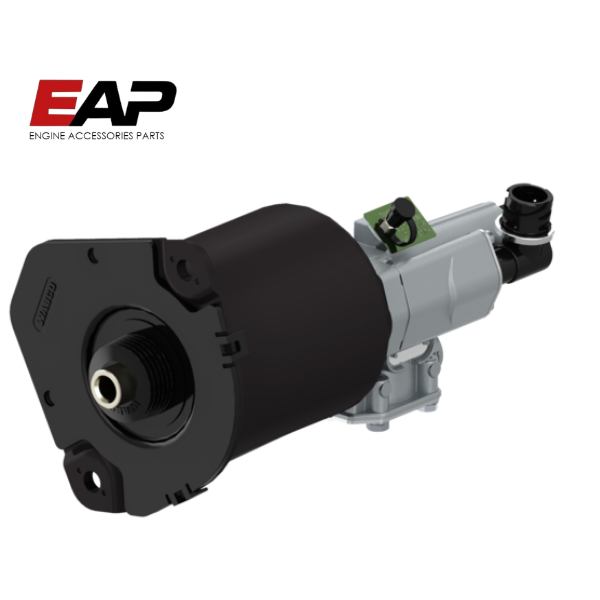

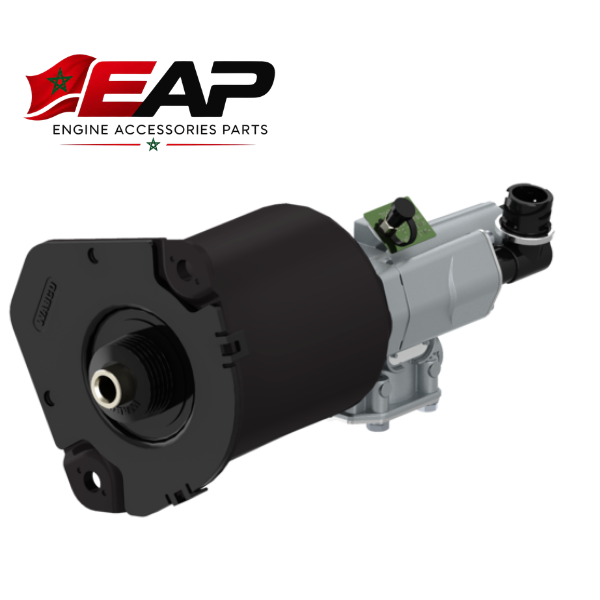

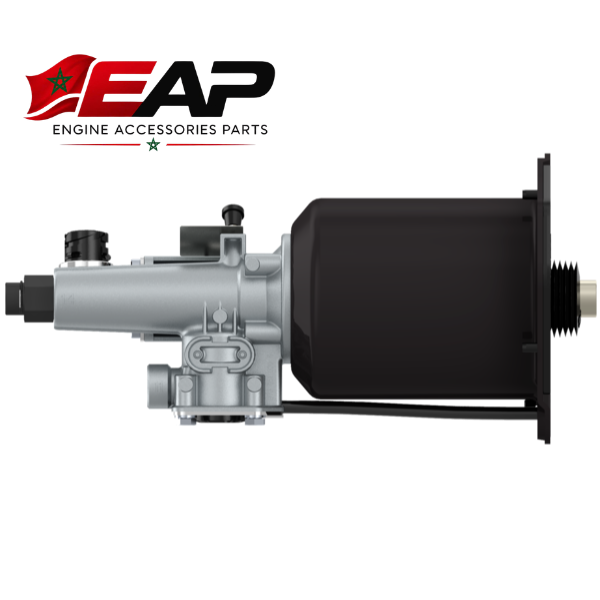

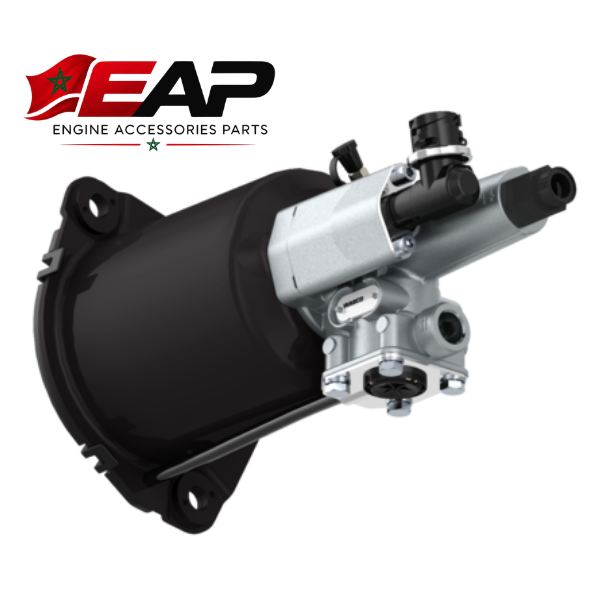

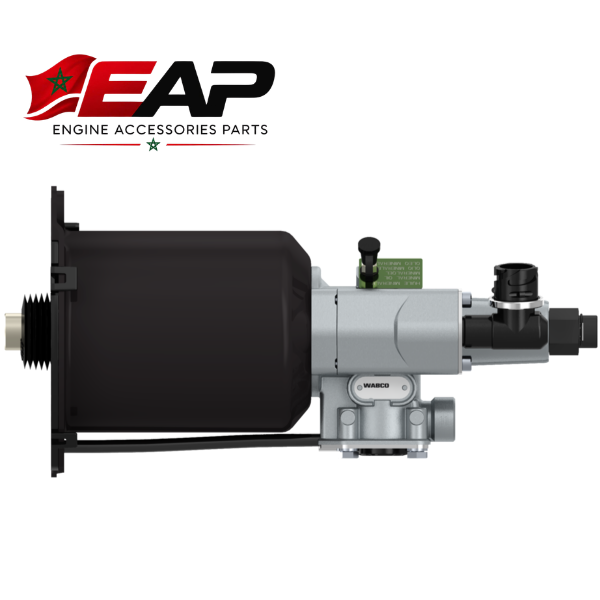

9700514410 correspond à un servo-débrayage pneumatique (Clutch Booster / Récepteur d’embrayage assisté) géré électroniquement par capteur, développé et fabriqué par l’équipementier WABCO (ZF Aftermarket).
Ce composant pneumo-hydraulique utilise l’air comprimé pour démultiplier l’effort physique nécessaire à l’actionnement de la pédale d’embrayage. Il intègre une prise électrique pour transmettre la position de la pédale au calculateur du véhicule, assurant un passage des rapports fluide sur les camions lourds et autocars.
⚙️ Caractéristiques techniques
D’après les données d’ingénierie officielles du catalogue WABCO :
-
- Pression de service maximale : 10,0 bar (145 psi).
- Course mécanique (Stroke) : 85,0 mm.
- Fluide / Médium hydraulique : Huile minérale (type Pentosin CHF 11 S).
- Tension nominale : 12 V.
- Connexion électrique : Prise baïonnette normalisée DIN 72585 – A1.
- Entraxe de fixation : 110 mm (par 2 trous de Ø 11,0 mm).
- Filetage des orifices (Ports) :
-
- Port hydraulique (1-4) : M14 x 1,5.
- Port d’alimentation pneumatique (11) : Standard de connexion pneumatique.
- Port d’échappement (31) : Clapet en caoutchouc (Flap Exhaust).
- Port auxiliaire (32) : Ø 8,0 mm.
-
- Tige de poussée : Alésage de Ø 12,1 mm.
- Plage de température : Résistant de -20 °C à +80 °C.
- Poids net : 3,14 kg.
🚛 Applications et compatibilité véhicules (OEM)
Ce modèle est monté en première monte ou utilisé en remplacement d’origine sur une très large gamme de camions européens et américains, notamment chez Mercedes-Benz (Actros / Atego / Axor) et MAN :
- MERCEDES-BENZ : 0002540447, A0002540447, 0002540247, 0002540747, 0002953718, B954237513401.
- MAN / NEOPLAN : 81.30725.6104 (81307256104) (Séries Lion’s Coach, Lion’s Regio, HOCL).
- SCANIA : 1935609.
- DAF / PACCAR : 1527600.
- KENWORTH / PETERBILT : S9700514410
